2026年2月4日水曜日

小ネタ


“宇宙からの信号”解読ゲーム『Signal Station』発表。レトロ機材を駆使して波形分析、政府や陰謀論者も狙う秘密のシグナル - AUTOMATON

 時代設定が1984年だそうで、野辺山45mとほぼ同時期くらいの感じかな。新しい望遠鏡をSETI的に使うのは難しいだろうから、実際には古い施設を使っている可能性もあるけど。そうするとパークスくらいの時代かもしれない。プレイヤーが信号をトラッキングし続ける必要があるならパークス前、自動追尾してくれるならパークス後、位の時代か。実際に遊んでみればいろいろわかるんだろうけど、テザーだけではどうにも。



 用語解説:リレーのN0、NC、COMとは、なんですか?

 あの…… パナソニックさん…… その……



 興味本位でGoogle AIにモバイルバッテリーの発火確率(自然故障由来)を宝くじ換算してもらったところ、1000万円が当選する確率くらいだそうだ。うーん、よくわからないや。でもまあわりあいありえそうなふんいきではあるかな。



 某書のあとがきに書いてあった、量子コンピュータが普及した時代の量子ネイティブの人間は感覚的に量子論を理解できるはずだ、みたいな話、僕としてはそこまで楽観できるとは思えないんだよなぁ。現代の古典コンピュータネイティブの高校生や大学生で、スパコンやスマホの動作原理を適切に理解している人がどれくらいいるのか。理系の大学生でスパコンを使っているような人でも、全員がその仕組みまで理解しているというわけではないはず。もちろん古典コンピュータの動作原理を詳細に理解している大学生というのはいるだろうけど、そんなこと言ったら量子論をある程度正しく理解している大学生だって今の時代(非量子コンピュータネイティブ世代)でもいるはずだし。

 古典コンピュータで使われている信号は量子を統計的に見たものだから自由度が高い(ビットの表現が自由)、あるいはそれを扱う方法(半導体、真空管、機械式、etc)が大量にあるのに対して、量子コンピュータはQubitの自由度がかなり低い(少なくとも大量の量子を統計的に扱うようなことはしない)みたいな違いがあって、量子コンピュータのほうがより理論的だから理解がしやすい、みたいな可能性はあるけど。



 Gmail、署名&暗号化されたわりと重要なメールをフィッシングメール扱いして迷惑メールフォルダに突っ込むの、アホ。おまえが署名必須化で引っ掻き回したあげく署名を信用しないって、なんのために署名必須化させたんだよ。かと思えば迷惑メールを重要なメール扱いすることもあるし。


 去年の12月に急に話題になったような気がする、「Gmailが来年の1月から外部メールを受信できなくなる」騒動、「1月から受信できない」というのを「1月に入ってからは受信できない」と解釈していたのだけど、1月に入ってもまだ外部メールの受信が続いているし、じゃあ「1月中に受信できなくなる」or「1月末に受信できなくなる」という意味かと思っても、2月に入っても受信が続いているし、一体何だったんだ、という感じ。

 ビッグテックと呼ばれる企業(e.g. GAFAM)の中でもGoogleは頭一つ飛び抜けて広い範囲に迷惑をかけている(混乱を振りまいている)気がする。まるでバベルの塔にキレた神の如き。これがインターネットの神か……



 Webサイトの広告、基本的に目を引く(要するにウザい)広告が多いけど、最近は「数秒の広告を視聴すると24時間表示されなくなります」系の広告が結構普及している気がする。で、この広告の何がウザいかって、多くて1週間に2,3回しかアクセスしないサイトに設置されている場合に、毎回必ず見なきゃいけないという点。

 Webサイトの3秒ルールとか言われていたのは大昔の話だけど、5秒って。。。しかも読み物系とか報道機関みたいに一つの記事をある程度時間をかけて読むようなコンテンツなら5秒のロスも許容できるかもしれないけど、ちょっと気になってググって、しかもテキストを2,3秒流し見するだけで確認が終わるようなコンテンツに対して、5秒の待ち時間はさすがに無理。Ctrl-Wで閉じて別の検索結果を見るほうが早い。広告は見られないし、Webサイトのコンテンツも見られないし、読者は手間が増えるし、誰も得をしていない。

 特にそれがIT系の解説サイトだったりするとな。おまえなんのために高いカネ払ってレスポンスのいいサーバー使ってんだよ、クソみたいな広告出すくらいならページの表示に4秒くらいかかるような遅いサーバーでもいいから安いやつ使って広告減らせよ、という気になる。

 自分は基本的に検索結果から気になるサイトを2,3個新しいタブで開いてから、そのタブを確認する、みたいな見方だから、バックグラウンドで読み込んでくれる分には読み込みに5秒とかかかってもあまり気にならない。一方で必ずタブを5秒以上表示しないとメインコンテンツが見れない、みたいな広告はかなり苦しい。

 最近はサイト内リンクの枠を全部含めても面積比で広告のほうが多いWebサイトとかも目につくからなぁ。それに比例してコンテンツの内容も質素になっている気がするし。やはり資本主義は悪……ッ!!!



 厚さのあるガラスの両面にQRコードを印字して姿勢を高精度に求める、みたいなブツの空想。

 ガラスの両面に吸収スペクトルの違うQRコードを印字する。裏表で同じ位置にQRコードが貼り付けてある。このコードをカメラで読み取ると、2つのQRコードが重なった状態で認識される。ただし吸収スペクトルに差があるから、例えばRedとBlueで読み取ることで手前側と奥側を識別できる。

 QRコードを認識する際にドットの位置を精度よく認識することで、QRコードの姿勢を解析する。この方法の場合、上下左右の位置と奥行き軸の回転の3自由度は高い精度が得られるが、奥行方向の位置や上下左右軸の回転感度は低い。提案手法の場合、奥行方向にQRコードが重なっているから、ドットの位置関係を利用することで上下左右軸の回転に高い感度を持つ。同様にして奥行方向の位置にも比較的高い感度を持つ。

 QRコードの中身にはQRコード自身の物理量を入れておくことができる(例えばマーキング対象の物体に対する位置・姿勢を行列やベクトルの形で保存する)。他にも、マーキング対象の物体自身に関する情報(商品名や部品名、部品のロットやシリアル番号等)も保存できる。

 透明な媒体を画像認識するので、1回の撮影で非接触かつ高い精度で相対姿勢を把握することができる。という利点はあるが、具体的な用途として何があるかというと…… 大抵の場合は複数のコードや複数のカメラで解決できるからなぁ。


***


 RJ45の安い圧着工具を買ってみた。工具とテスタだけかと思ったら圧着端子とブーツも100組くらい入っていた。これでお値段3000円台前半。こわい。

 工具はオープンのスプリングが入っていて、閉じた状態で固定するラッチもないし、テスタもめちゃくちゃ安物っぽい雰囲気だけど。コネクタもどれくらい信用していいのかわからないけど、とはいえ今の時代LANケーブルの圧着端子なんてだいたい中国製の安物だろうしなぁ…… 練習のために組むなら問題なし。

 Cat5eはAmazonベーシックの50ft(15.2m)で1000円というめちゃくちゃ硬いやつを切って使用。単価66円/m程度なので激安の箱売り(30円台前半/m~)に比べて安いわけではないけど、普通の箱売り(80円/m前後)に比べれば安いし、そもそも1軒家にLANケーブルを引き回したいわけではないので、箱買いする必要もないし。


 ということで、適当に結線して遊んでみたり。

 ツイストレートは青、緑、橙、茶の順かな。青が2.9TPI、茶が1.5TPI、くらい。

 下においてある5本は、左から、4ペアストレート、2ペアストレート、2ペアクロス、4ペアクロス(2クロス2ストレート)、4ペアクロス(2クロス2クロス)、という感じ。普通の4ペアクロスは2クロ2スト(橙緑がクロス、青茶がストレート)で結線されている。


 568Bで結線する場合、コネクタを上に向けて爪側から見た場合(下段の5本の上側コネクタの状態)に、右端(1番ピン)から橙、その次が緑。ただし歴史的な事情?で中央の2ピンを飛ばすから、10BASE-Tや100BASE-Tのように2ペアだけ使う場合は1,2,3,6ピンを使う(下段の左から2本目)。1000BASE-Tのために4ペアが必要な場合は、飛ばした中央2ピンに青と残りに茶。

 被覆がストライプになっている線が正極で奇数番、ソリッドな線が負極で偶数番。緑が飛ぶので青は逆になるけど、基本的には右側にソリッドを入れる。

 コネクタを上に向けてコンタクト側から見て左が1番ピンだけど、コンタクト側から見ると金属で線が見づらくなるから、爪側から見たほうが見やすい気がする。あと、ちゃんと奥まで刺さっているかを見るには爪側から見たほうが確実。線を押し込んだと思ったら1本入ってなくてコネクタの中で折れ曲がっていた、みたいなこともある。この場合、2分の1の確率で100BASE-Tで接続できてしまうので、気が付かずに使っていると速度が出ないということになりかねない。

 568Aは橙緑がクロスする(青茶は基本的にクロスしない)。

 568のピンアサイン、橙緑青というのは覚えなきゃいけないけど、ストライプ/ソリッドの順番は奇偶で決まっているし、わりとわかりやすい気がする。10回くらい圧着すればだいぶ慣れてくる。橙緑青茶は色相で見ると順番に並んでいるから、それで覚えるという手も…… ちょっと厳しいか。

 緑が飛んでるのは、電話用のモジュラージャックみたいに中央を使っていたやつに配慮して、ということだと思うんだけど、帯域幅を広くして使おうとするとクロストークとか大変そうだなー。今更順番に並んだコネクタを作ろうという話にもならないだろうしな。


 2ペアのストレートケーブルをテスタで見てみたら、正しく親子機両方で1,2,3,6が結線されていると表示される。一方で、2ペアのクロスケーブルをテスタで見ると、2-6,3-1,6-2が表示され、1-3の結線が検出されない。

 普通のクロスケーブル(4ペア結線、橙緑だけクロス)では、1-3,2-6,3-1,4-4,5-5,6-2,7-7,8-8と、正しく表示される。

 橙緑と青茶をそれぞれクロスさせたケーブル(一般的ではない4ペアクロスケーブル)を作ってみると2-6,3-1,4-8,5-7,6-2,7-5,8-4として表示される(1-3の結線が検出されない)。

 2ペアおよび4ペアのストレートと4ペアの一般的なクロスの3種類は正しく見えるかな。安物のテスタなので、一般的ではないケーブルは適切に処理できないっぽい。あくまでも正しく結線されているかどうかを確認するためのもの。まあ、普通はそういう製品で十分だしな。


 上の写真に写っている5個のケーブルは、スイッチから4ペアストレートで引いてきて、Cat5e中継コネクタ経由でノートPCに接続して、オートネゴシエーションで認識させれば、正常に動作する。2ペアしかないものは100BASE-Tとして正常に動作するし、4ペアのものは1000BASE-Tとして正常に動作する。少なくとも、簡易的なスピードテストで見る限り、2ペアは100Mbpsギリギリまで出るし、4ペアのものも100Mbpsを超える速度は出る。といっても、回線があまり早くないので、せいぜい150Mbpsとかその程度だから、実は大量に不良パケットが発生していても、気付けないわけだが。


*


 ケーブルテスタの中身


 左側が親機、右側が子機。

 子機はRJ11とRJ45のコネクタに、LEDが9個、ダイオードが3個、というシンプルな構成。

 親機はRJ11とRJ45にLEDが10個、ダイオードが5個、抵抗が2個、スイッチが1個、COBが1個、という構成。面積広めのパターンがポツポツ膨らんでいるのが謎い。ベーキングせずにリフロー炉に入れて剥がれてきてるとか?


***


 STM32F1/W5500でNTPクライアント。割り込みをタイマで受けて送信時刻と受信時刻を高精度に(マイクロ秒程度で)計測。試しにCloudflare、AWS、Googleの3サーバー(IPアドレス固定)に対して10分程度の間隔(5-15分のランダム)で計測。

 マイコンが起動した時刻を原点として、θはNTPに対するマイコンの遅れ時間を、δは通信遅延を計測。いずれの軸も単位は秒、ただしθ-1次の右軸はミリ秒。

 θはマイコン起動時のNTP時刻に相当する量がオフセットされている。傾斜はマイコンのクロックエラー成分が見えているもの。傾きは12.8ppmで、通常の水晶のクロックエラーに矛盾はない。正の値から減少しているので、水晶が早い方向。

 θ - 1次はマイコン(水晶)の時刻ズレやクロックエラー成分を大雑把に除去したもので、クロックの変動を示している。ただしそれぞれ数msずつオフセットしている(平均値はオフセット無し)。基本的には温度特性だと思うけど、温度は未計測なので詳細は不明。やはりこういうものを測るときは温度計も必須だな。体感(&タイミング)的には温度が上がると減少幅が減るので、おそらくATカットの0℃付近から40℃付近までのカーブを見ているんだと思う。冬の北海道なので、もっと暖かい環境なら誤差はもう少し小さくなるはず。

 δは通信遅延成分。NTPサーバー内の遅延は除去済みだが、最近のNTPサーバーはほとんど遅延なしに応答を送ってくるので、基本的には送受信の間隔。遅延は国内サーバーと想定されるCloudflare/AWSは安定、おそらく海外サーバーのGoogleは若干不安定。


 θ - 1次を見ると、CloudflareやGoogleはノイズが見えるのに対して、AWSはノイズが少ない。

 平均値を見ると、AWSとGoogleはほぼ重なっているが、Cloudflareは明らかにバイアスがある(前にPCで複数のNTPサーバーを比較した際も、Cloudflareはバイアスがあった)。

 下の方にはAWSから見たCloudflareとGoogleの差を表示している。Cloudflareは2-3ミリ秒程度のバイアスがある。Googleは±1ms程度、大抵の時間は±0.5ms程度に収まっている。一方で、振幅を見ると、Coudflareは比較的狭い範囲で、Googleは若干広がって出ている。これはサーバーまでの経路の問題だと思う。AWSとかNICTみたいに国内にある信頼性が高いであろうサーバーを参照する場合、NTPの精度は頑張れば0.1ms程度までは期待できるかな。確度はまた別の話(AWSはスミアリングもあるし)。



 今回は高頻度にNTPサーバーに取りに行きたかったので、日系法人サーバーには触らなかったけど、気兼ねなく高頻度に叩けるNTPサーバーとしては、Cloudflareは明らかにバイアスがあり、Googleは海外サーバーであることを考えると、AWSが一番いいかもしれない。

 AWSはクラウドサービス大手として安定したシステムを構築したい、という前提があって、それのタイムスタンプを流用したNTPの性能も良い、と考えることもできそう。そう考えるとMicrosoftもAzureを提供しているので、それと比較しても面白そう。ただMicrosoftやAppleはあくまでも自社のOS向けのNTPサーバー起源だと思うので、時刻精度をどこまで追求しているかは怪しい気もする。

 NICTみたいに精度が高いであろうサーバーと比較したりするべきなんだろうけど、いちおう頻繁に叩くなよと明示されているからなぁ。1日480回以内だから10分間隔(1日150回程度)なら怒られることはないだろうけど。

 あとは、GPSモジュールのPPSで時刻決めしたさもある。タイマの外部入力ピンに1PPSを接続して、1秒の曖昧さは無視する、みたいなことをやるのが一番手軽ではあるけど、PPSを出せるGPSモジュールか。。。


 タイマを時刻基準にするとマイコンのリセットで原点が動く欠点がある。本来はRTCみたいにコアリセットには影響を受けない時刻系を使いたいんだけど、STM32F1のRTCは結構使いづらそうな感じ。でもF1のRTCは32bitカウンタとプリスケーラが入っているだけなので、読み書きに注意すれば、NTPみたいに元期からの経過秒数を扱うシステムとは相性がいい(ただし32kHz分解能)。F4とかだとカレンダ機能が載っているから、NTPと比較するなら年月日時分秒を変換する処理が必要になる。

 一番手っ取り早いのは、適当なマイコンで1MHzと1PPSのクロックを出して、適当なタイミングで次の1PPSの時刻をUART等で出して、時刻の基準はそれで決めて、NTPみたいにソフトウェアを書き換えたい(コアリセットをかけたい)用途のマイコンとは切り離して、みたいな感じかな。なんか冗長な感じではあるけど。


 10MHz+1PPSを出すようなクロックは色々な市販品があるから(e.g. GPS受信機)、それに組み合わせるタイムコードの標準とかも探せばあるんだろう。そういうのに従うのが楽だろうけど、STBeeMiniで10MHzは作れないのでな。。。STM32F1のPLLは大部分が2^Nで指定するので、12MHzのクロックを積まれると使いづらい。8MHzを積んでいてくれたらありがたかったなぁ。

 IRIGタイムコードは基本的に高周波(10MHzとか)とは無関係なはずだから、1MHz+IRIGみたいな組み合わせをやってもいいんだろうけど。


*


 DNSやNTPはanycastで実装されているものが多いので、例えば1.1.1.1や8.8.8.8で別の地域にあるNTPサーバーを調べることはできないし、別の国のISPが提供しているその地域向けのDNSサーバーに問い合わせても、time.google.comやtime.cloudflare.comは同じIPアドレスを返すから、そのNTPサーバー(IPアドレス)に問い合わせを行っても、やはりインターネット地理的に近いサーバーからの応答が帰ってしまう。

 time.aws.comはNTPサーバーごとにIPアドレスが別れているらしくて、おそらく別の国にあるであろうDNSサーバーに問い合わせを行うと、ユニークなIPアドレスが得られる(実際にNTP問い合わせを行って遅延を確認したわけではないけど)。

 GoogleやCloudflareはとにかくサービスを提供できればいい、そのためには1箇所のデータセンターが死んでもIPアドレスを変えずに別のデータセンターに到達できるanycastが良い、みたいなことなのかもしれない。IPアドレスの割当や管理の手間も省けるだろうし。

 対してAWSはそもそもAWS内で高精度な時刻が欲しい、という要求が先にあって、そのあとでNTPを公開したから、NTPに関しても問い合わせ先がIPアドレスに紐づけされていて、場合によっては勝手に別のデータセンターを参照してしまう(精度・確度が変動する可能性がある)anycastを避けた、みたいな理由があるのかな。


 海外のDNSサーバーも、例えばその地域で有力なISPのDNSのIPアドレスを調べても、nslookupでタイムアウトするということもある。自分たちがカバーしていない地域(or自分たちと契約していない回線)からのアクセスは捨てるみたいな処理があるのかも。


 ということで、大手IT企業が提供するNTPサービスで、他の地域のサーバーに取りに行くのは結構大変そう、という雰囲気。

 そもそもNTPは直近のサーバーを使うべきだという話なんだけども。


***


 Flightradar24から「おまえんとこのフィード止まってるけど?」とのメール。ここ数年は安定して稼働していたので、かなり久しぶりだ。

 古いRasPiで走らせていたやつで、microSDから工夫なしに常時起動なのでそろそろ寿命かな、ということで、別のmicroSDにOSを焼いて初期設定をいろいろやったのだが、どうにもうまく行かない。うーん、困った。結構前にも同様の事象があって、そのときはOSの入れ替え等で直ったんだが。

 なんか動作が遅い気がする(例えばログインIDを入力してからPassword:の文字が表示されるまでにかなり時間がかかる)ので、RasPi本体側もなにか不具合があるのかな、と当たりをつけつつ、どうしたものかと思いながら在庫を漁ったら、大昔に買ったRasPiがあったので、それにOSを入れ直し。10年以上前に買ったやつだと思うが、あの頃って何故か色々大量に買い込んでたのよな…… あの頃のバイタリティ(&金銭感覚)がかなり謎い。最近はマトモ(流通ルート含め)な電子部品は1個も買ってない気がする。

 別のRasPiにインストールした方はだいぶ軽い気がするけど、でも通常版RasPiOSとRasPiOS Lightの違いな気もする。とはいえ、前のRasPiはapt upgradeを何回やっても完了しなかったのが一発で終わったり、だいぶ安定に動いている気がする。GUI側と競合してただけでは?とか考えるとやっぱりOSの違いなだけのような気もするけど。

 しかし、OSの更新やらフィードの設定やらがすんなり終わっても、やはりステータスを見るとオフラインのまま。


 topで見るとfr24feedがS(Sleep)になっている。でもtopの説明だとSはイベント待機とかの状態らしいし、よくみるとまれにCPU使用率が0.0より大きくなるから、たぶん動いているはず。ではなぜfr24に上がらないのか……

 そもそも、大昔のRasPiでたかだか0.5%未満のCPU使用率でADS-Bがデコードできるとも思えない。fr24feedってdump1090のデコード結果を投げるようなものだと思うけど、topを見る限りdump1090が走っていない気がする。

 どうせaptで取れるやろ、と思って試してみるも、入らなかった。だからfr24feedも正常に動作していないのかな?


 ADS-B受信をdump1090-faに変更 | My Blog

 を参考にソースからビルド。ただしこのブログのコマンド列は順番が逆で、先に2個目のapt install(引数が少ない方)を打ってからget cloneで取って、ビルドとインストールを行う(少なくとも先にgitをインストールしておかないとgit cloneはできない)。

 systemctlでdump1090-faを開始して念の為にreboot。topを見るとdump1090-faのCPU使用率が50%超、PCからデバイス名.local:8080を開くとPiAwareの画面が表示されるので、少なくともサーバーは動いている。デコーダが動いているかどうかは不明。相変わらずオフラインのままだし。

 topでCPU使用率のusとsyの和がほぼ100でidがほぼ0なので、処理に余裕がない。処理に余裕がなくてfr24feedが正常に動作していないのかも。


 漁っていたときに見つけていた、一つ新しい版のRasPiに変えてみた(元々走っていたのと先に交換したのがRasPi1B+、新しいやつはRasPi2B)。

 先に上述の手順でdump1090-faを入れてから、Share your ADS-B data - Real-time flight tracker | Flightradar24 のコマンドでfr24feedをインストール。初期設定はメールアドレスとシェアリングキーを設定。先に入れたdump1090が認識されるので、それでフィードが始まる。はず。これによってtopが88.4 idと、かなりの余裕が見える。単純にクロックが2倍になっただけでなく、コアの効率も良くなったんだろう。

 Fr24のMy accountだとすぐにOnlineになったけど、Statisticsで見るとOfflineのまま。どうしたものか。

 その後数時間ほど放置してから確認すると、STATUSはOfflineのままだけど、10nm程度だけどいくつかレポートが上がっていたので、最低限デコードしてレポートは動いているはず。いくつかの方向にはレポートが全く出ていないとか、レンジが狭すぎる気もするけど、そもそも普段は定期便が数時間に1本通る程度しかトラフィックのない場所だから、その機体が家から10nm程度の場所を通過した、位の意味だと思う。長時間受信していればもう少し分散するはず。

 その後、航空機が通過しているときに再読込したらSTATUSもOnlineに戻っていた。fr24feedはUDPでパケットを投げているのかな? おそらく投げるデータがないときは何も投げていないんだと思う。ハートビートも無いだろうから、サーバー側からすると受信機側で航空機が見えない時間帯はOffline扱いになるんだと思う。世界中に大量のクライアントが置いてあるから、いちいちクライアントと全部コネクション作ってたら大変ってことなんだろう。

 さらに数日放置してみると、ちらほらとレポートが上がっているので、たぶん動作しているはず。相変わらず時々Feeder outage notificationのメールが届くのが謎。最近は全く届いていなかったんだけどな。メールを探してみると前に届いたのは2022年11月なので、5年以上安定して動作していたのか。すごい。その間に停電で1回止めているから、数十分止まっている程度なら通知は出ないんだな。

 最近になって急に届くようになったのが謎いけど、航空便の運用の変更で深夜帯にレポートが出なくなって、それでFr24側でタイムアウト判定された、みたいなことなのかな? そう考えると、最初のオフライン通知も実は誤報で、RasPi自体は正常に動作していた可能性もあるのか。まあ、今更気にしてもしょうがないし、更新のいい機会だったと考えよう。。。そんなこと言ったら10年以上使い続けているワンセグチューナーも更新しろよ、って話になるんだけど。気が向いたら安い受信機を1本注文しようと考えつつ、でもRTL-SDR blog v3ドングルも手持ちにあるので、イザとなればそれを使う方向で。どうせ必要になるまで買わないんだろうなー。


 ということで、おそらくfr24のフィーダは復旧。

 とりあえず、RasPi1B+で最近のdump1090を走らせるのは無理、RasPi2Bなら結構余裕、自分で古いRasPiでセットアップするならdump1090はgitからビルドする必要がある、fr24feedの初期設定はdump1090をインストールしてから、といったあたりが、今回得られた知見。

 そもそもRasPi3B+以降を使っていればFr24公式のイメージが使えるはずだから、イメージを焼いてシェアリングキーを設定するだけで使えるようになるんだろうけどな。でもRasPi4の値段高いよ。。。Fr24のGoldプラン約1年分(アンテナや電源等の周辺機器を含めれば約2年分)と考えれば、長期的に使えば元は取れる値段ではあるのだけども。


 topで表示すると、dump1090-faもfr24feedもS(Sleep)のまま、dumpは46%CPU程度、fr24は0.3CPU%程度の表示。基本的にイベントドリブンなのでtopでサンプリングするとSleepで固定らしい。idは88%程度の表示。topのタスクは1コア相当、Cpu(s)は全コアのトータルらしく、RasPi2Bのクアッドコア換算では1つのコアを45%使うと残りは88.75%になる、ということで、数値としては正しそう。dump1090-faは2倍程度重くなってもまだ耐えられるし、別のスレッドの処理は別のコアに割り振られるから、Webサーバーが走っていても問題なし、ということだと思う。


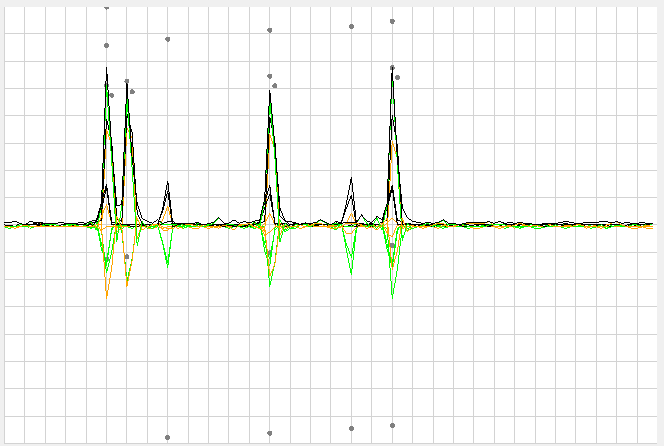

 試しにSkyAware(8080ポートのやつ)を見ていたら、自前のMark Xデコーダよりはるかに遠くから受信が始まっていた。Mark Xは誤り検出が無いから閾値を厳しめに設定していて、Mode-Sは誤り検出があるからアグレッシブにデコードできる、という違いなんだろう。無線みたいにダイナミックレンジが広い伝送媒体の場合、FECまでいかずとも、誤り検出があるだけでも伝送レートが格段に上がるな。

 Mark Xも適当なフィルタ(一定時間で一定個数受信しないと表示しないとか)で閾値を下げればもう少し遠くまで見えるんだろうけど。でもATCレーダの回転周期が数秒、ACASのインテロゲーションが1Hz程度であることを考えると、閾値は30秒で20個とかだろうから、最初に出てくるまでにかなり遅延がありそうだ。

 ADS-Bでは、頻度は低いけど、たまにほぼ200km先から受信していることもある。飛行高度2万ftとして電波の見通し距離は300kmくらいになるから、水平線まで障害物がなければ200kmくらいは届くのかもしれないけど、それにしてもチャチなアンテナ1本でアンプもなしにそんなに見えるものなのか。



 あまり関係ないだろうけど、RasPiがWiFi APのハブ経由でGbEハブに接続されていたので、以前使っていたGbEハブを追加してそれ経由で接続。8ポートのハブ1個じゃ足りない。。。2個のハブを重ねて置いたので、10cmに満たない短いパッチケーブルを作成。実用のケーブル作成には使わないから……と思ってたけど、工具があれば使うんだよな。

 Amazonベーシックのケーブルはさすがに被覆が硬すぎるので、もう少し柔らかいケーブルを買っておいたほうがいいかも(今回は超短距離なので外皮を剥がして使用)。長距離を引くわけじゃなくて、ハブ-機器間のせいぜい2mとかのケーブルを作るだけなら、10mくらいのケーブルをストックしておけば良さそう。


***


 fl2kを使おうとしてC#でDllImport経由で叩いているんだけど、fl2k_closeを呼ぶとExecutionEngineExceptionが出る。

 C#が悪いんかと思ってcygwinのdlsym経由で呼んでみても、やはりfl2k_closeでSegmentation faultが出る。

 fl2kからはバッファに突っ込んだ波形が出てくるから、fl2k自体の操作はできているはず。あくまでもfl2k_closeだけが正常に動作しない。デバイスが閉じられないだけであって、使えないことはないけど、ちょっと気持ち悪い。



 試しにWindows11/MinGW環境でビルド。pacmanでいろいろ入れて、buildの中でcmake ..やってninjaを実行。ただしgetopt周りがうまく動かない。今回はDLLが欲しいだけであって、実行ファイルは必要ないので、CMakeLists.txtの中のBuild utilityをすべてコメントアウト。

 libosmo-fl2k.dllが作成されるので、試しにdumpbinに突っ込んでみると、一通りの関数が見える。libsomo-fl2k.cに適当な関数を作って再度ninjaとdumpbinを叩くと、追加した関数が追加されるので、正しくビルドできているはず。


 試しにcygwinでもビルド。何を入れたか覚えてないけど、git, cmake, gcc, g++, libusb1.0-devel、あたりかな。cygwinだとCMakeLists.txtやソースコードの変更もなく、ただcmake ..とmakeだけでビルドできた。足りないライブラリがあればcmakeでエラーが出るからそれを入れる。出てくるdllがcygosmo-fl2k-0.dllという名前だから、cygwin用の最適化なり設定なりが入っている可能性もあるけど、少なくともdumpbinからは見えるから、大丈夫なはず。

 気まぐれに、というか、どっちもlibusbやろ、という短絡的な理由でairspyone_hostの開発環境にならってMinGWを最初に試してみたけど、最初からcygwinで試せば簡単だったな。

 cygwinのgccでlibosmo-fl2k.dll.aを指定して、exeと同じ場所にdllを置いてやれば、osmo-fl2k.hをインクルードして呼び出せるので、dlopenでパスを指定してdlsymでポインタを取ってキャストして、みたいな手間はない。ただ、今回の場合はosmo-fl2k.dll側をゴリゴリ書き換えたいので、dllをexe直下に置くのはちょっと面倒。

 Google AI曰く、-Wl,-rpathで探索ディレクトリを追加できるよ、とのことだけど、色々試してみても全く効果がない。Copilotに聞いてみたところ、-Wl,-rpathはELF用のオプションだからEXEには意味がないよ、とのこと。なるほどね。別件で使ったときも含めて、Google AIはハルシネーションが多い印象。

 今回の場合はPATHに一時的にDLLの置き場を追加するのが一番楽そう。/* あとから考えるとちょっとやり方ミスってただけっぽい気もするけど、今更掘り返すのも面倒だし、、、 */


 試しにfl2kから3chの正弦波を出すサンプルをC++で書いてcygwin/g++でビルドして走らせてみたら、なぜかfl2k_close含めて問題なく動作。あれれー? ただしlibusb error [31]が出る(正弦波は問題なく出るが)。

 ノートPCでビルドしていたので、試しにデスクトップPCに持ってきたら、DLLが見当たらないというエラー。なんでぇ。。。デスクトップ側のcygwinでビルドし直しても、相変わらずDLLが見当たらないまま。なぜだ。。。

 これらのDLLをC#から読み込んでみると、Cygwinでビルドした方もMinGWでビルドした方もDllNotFoundException 0x8007007Eが出て関数が呼べない。

 難しいねぇ。。。


2026年1月28日水曜日

小ネタ






 欧州のDMGって大きなイベントがあるとドローン映像を撮ってるけど、これってDMGの社員がやってるんだろうか? それとも外部の会社に発注してるんだろうか?

 欧州の映像だからか、25fpsでちょっとカクカクな感じが残念。せっかくドローンで取るなら50pとか60pで見たほうが綺麗だと思うのだが。



 京セラの自販機


 工場とかで必要な小さな消耗品の管理を行うためのソリューションらしい。

 日本だとミスミの自動販売機みたいなものがあるけど、京セラの自販機はあくまでも在庫管理や商品の提供を目的としているものであって、商品の補充や発注は顧客側(工場側)が行うのかな? あるいはそのあたりもなにかソリューションがあるのかもしれないけど。



 ロシア政府、“ロシア版『コール オブ デューティ』”の開発に「数百億円規模」の援助表明。「『CoD』はロシアを敵にしてばかりだ」として自前で作る - AUTOMATON

 プロパガンダ用に欧米で低価格でリリースして、陣営入れ替えModが作られて、セキュリティの欠陥で国家の尊厳に重大な損害を与えた、みたいな理由で開発会社に制裁金を課して、援助資金を回収、みたいな可能性。

 どんな内容のゲームを作るにしろ、「そっちが作るならこっちも作るよ」の口実になるだけな気がするけどな。でもCoDやBFみたいな巨大なフランチャイズがロシア政府や正規軍を敵にする作品を作れるとも思えないし、かといって完全新作で作るにもリスクがでかいし。政府がガッツリ資金提供するロシア版CoDは作られども、欧米側からそれに対抗できる作品が出るビジョンは見えん。ウクライナ政府が、という可能性もあるけど、それはそれでまたロシアが反発するだろうしなぁ。



 某レースゲーで建設できるらしい大型パラボラアンテナ、景観は野辺山っぽいけど、副鏡支持構造はあんまり日本の大型アンテナっぽくはないな。前作メキシコマップに置かれていたLMTモチーフの望遠鏡のアセットをそのまま使ったんだろうか?

 実物のLMTの副鏡支持構造はシンプルな棒状のフレームを斜めにクロスさせている。対してゲーム中のLMTはシンプルな棒状のフレームを垂直・水平にクロスさせている。大きさはだいぶ違うけど、三菱電機が作ったアタカマコンパクトアレイ(7m)は副鏡支持構造がシンプルな棒状を水平垂直に近い角度でクロスさせているから、FH5のLMTとは相似な感じ。

 結果として、次作FH6の巨大パラボラアンテナも、三菱電機のACA7mに近い形になっている。

 とはいえ、FH6の巨大アンテナはおそらく富士山とアルペンルートの中間付近に所在する野辺山がモチーフだろうし、いくらメーカーが同じとはいえ、ACA風ではなく45m風にしておいてくれると嬉しかったな。


 そういえば某VTuberが野辺山と関わってるな…… 「野辺山45mが出てくるらしいよ」って勧誘しよう(やめなさい

 45mはたぶん某アニメでも出てるだろうし、下手なモデルを使うと日本国内ではウケが悪そうだが。まあ、おそらく顧客層が違うから問題ないか。



https://www.hrr.mlit.go.jp/yukimirai-toyama/ouboronnbunn/30_tateyamayuuryo.pdf

 立山黒部アルペンルートの除雪作業に関して。H10年(1998年)以降はGPSも併用。それまでは、降雪前に路肩へ立てたポールを目印に作業していた。GPSを使う場合は除雪領域のセンターをGPS付きのブルドーザーでパイロットルートを作成し、それを掘り下げる作業要領。

 1998年のGPSはRTKを使っているかどうか悩ましいところだな。


https://www.giho.mitsubishielectric.co.jp/giho/pdf/2007/0701005.pdf

 三菱電機の高精度GPS測位サービス(PAS)を納入、2006年3月開通時の除雪に使用された。山間部なので補正データは衛星携帯電話経由で配布。

 ということは、その前の数年は通常のGPSを使っていたんだろうか?


https://jsurvey.jp/pcrg/kyougikai.files/m9.pdf

https://jsurvey.jp/pcrg/kyougikai.files/j23.pdf

 アルペンルート除雪に使った三菱電機のGPS受信機の説明。ネットワーク型RTK-GPSだそう。水平方向数cm、垂直方向10cm程度の精度。通常のRTK-GPSに比べて固定点を数kmおきに設置する必要がない、とアピールしているから、それまでは固定点を使ったRTK-GPSを使っていたのかな? そりゃまあ、S/A解除前のGPSで道路の除雪作業は無理か……


 準天頂衛星みたいに高仰角の衛星が増えて20mの壁の間でもRTKが使えるようになると、CADデータを入れたICT建機で綺麗に壁を削れるようになったりするんだろうか?



 会社の略称でCompanyの意味で後ろにCOとついてるところ、WebサイトのURLがhogeco.co.jpとかでなんか冗長な感じ。hoge.co.jpじゃだめなんか?

 co.jpならたいして変な場所にも飛ばんやろ、と思ってhoge.co.jpにアクセスしてみたらちゃんとタイムアウトするから、そのドメインは空いているはず。そっちを使えばいいのに。あるいはリダイレクトさせるとかでもいいけど。



 ユーザーアカウントの作成とかでパスワードを入力する画面、ランダムに配置したキーボードとか、タップするたびに配置が変わるキーボードとか、そういうのがあると嬉しい気がする。並んだキーをタップするとか、同じキーをタップするだけでランダムな文字列を作れる。入力した文字列を別途覚えておく不便さはあるけど、自分でランダムな文字列を作る場合は、ランダムなキーをタップして、それを覚えて、みたいな手間がかかるから、片側だけでも省略できるのは便利そう。ブラウザのパスワード生成機能を使えば両方とも省略できるから、それに対応していない場所でパスワードを考えるのが面倒、という話。



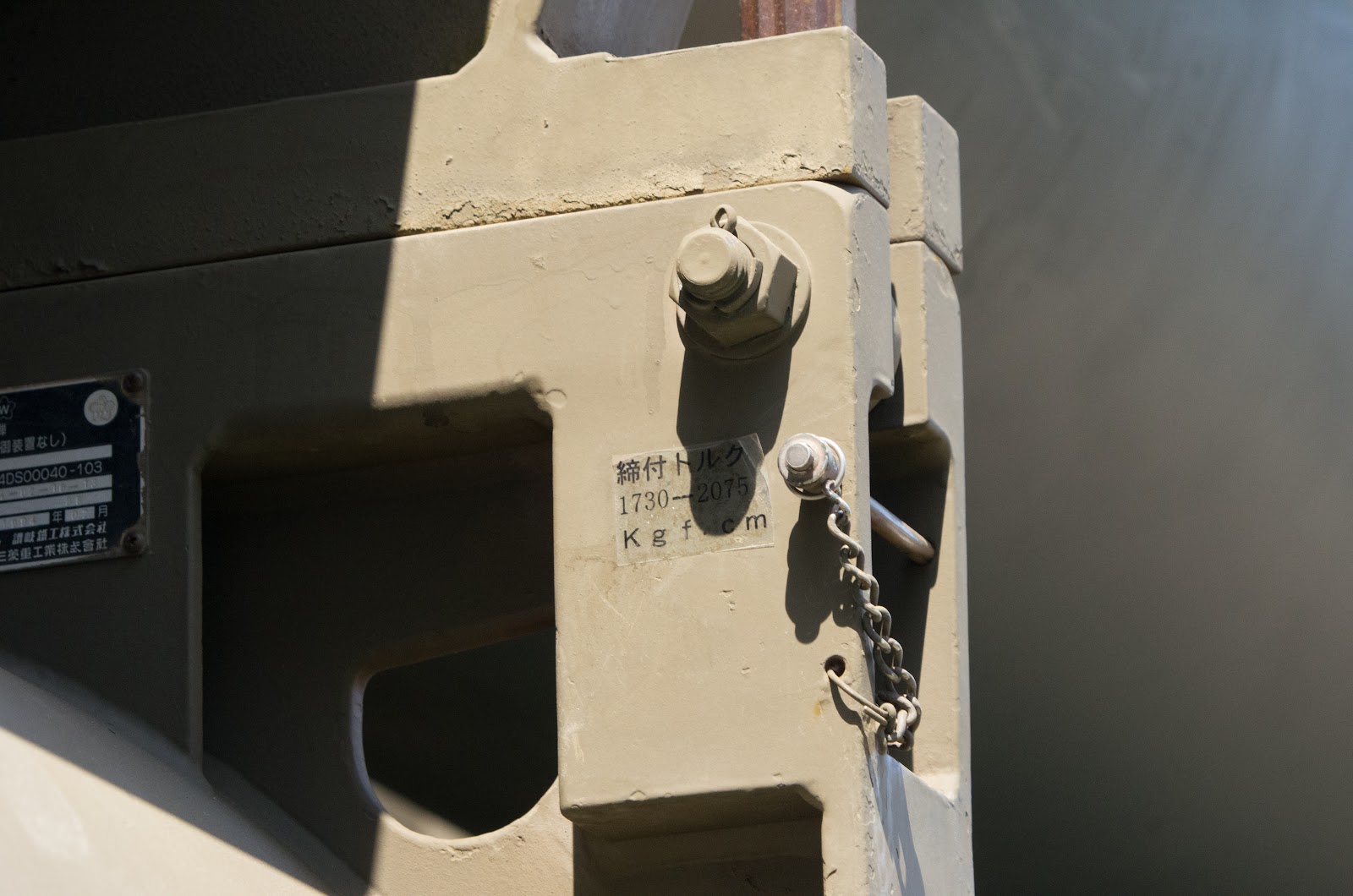

 ボルトを上から入れるか下から入れるか、という話の解説記事で、「ボルトを下から挿入した場合、下部に構造物があれば脱落することを防げます」とか書いてあって(完全には脱落せず、少なくとも多少のシアは耐えられる、みたいな表現)、いやいや、下に構造物がある場所でどうやって下からボルトを入れるんだよ、というツッコミ。

 ナットが下にあると重力で緩むから、みたいなことも書いてあるけど、なら重いボルトが下にあったほうが重力が効きそうな気がするが。上からボルトを挿入していれば完全にナットが脱落してもわずかなせん断力には耐えられるから、ナットの緩み(張力ゼロ)を許容するなら上から入れるべきじゃねって気がする。そもそも軸力ゼロを許容できるならボルト・ナットよりもっといい方法があるだろ、という話だけど。

 下からボルトを入れて、ボルト・ナット・部材に合いマークを書いておけば、ナットとボルトがズレていたときに一発で分る、というのに関しては、上から見た場合にしか適用されないから、例えばインフラ設備みたいに下から確認することがある場所ではむしろ上から入れるべき理由になりそう。

 こういう記事を書いてる人って、自分の記事が矛盾してるって気が付かないんだろうか? 気が付かないんだろうなぁ(身に覚え)。


 ボルトを下から入れなければならない理由って、ネットの記事で見る範囲だと腑に落ちる説明はあんまり無い気がする。実際に正しいことが書かれているのかもしれないけど、記事を見ただけではそれが判断できない(実際に試験してみないと判断できない)みたいな説明も含めて。

 ちゃんと根拠になりそうな理由でいうと、ワッシャ等を入れるときに、ボルトを上から入れるとワッシャ等を脱落させる恐れがあるけど、ボルトを下から入れておけば、ボルトが脱落しない限りはワッシャ等も脱落しない、くらいかな。

 建築物で高力ボルトを使う場合は重い工具を使いやすくするためにボルトを下から入れたほうがいいよ、ただし工具が干渉する場合は上から入れてね、とか、FAだと下からボルトを入れたら脱落したときにワークを破損させたり、食品ラインだと異物混入は対応コストが大きいからボルトの下からの挿入は絶対にNG(ナットも使用せず構造部材にボルトだけで締結)、とか、結局、TPOに合わせて選んでね、みたいな話になりそう。まあ、そりゃそうよな。あらゆるシチュエーションに完璧に答えられる銀の弾丸、なんてあるわけないし。



 某ロケットのアレ、1号機のときに第1/2段間分離で、衝撃が円錐で収束して第2段エンジンに過大な衝撃が、みたいな現象があったけど、このあいだのやつも円錐の構造破壊らしいけど、なんか現象が似てるような気がしないでもない。まあ、ちゃんと事前に解析してあるだろうから、正常であれば問題ないんだろうけども……



 Google Pixelのカメラ、設定で音量ボタンに割り当てる機能を設定できるんだな。デフォルトはシャッター。他にズーム(音量↓でワイド、音量↑でズーム)や音量(音量ボタンのデフォルト機能?)、OFF(音量操作も無効?)、が設定できる(もしかしたら音量は録音音量、OFFは出力音量?)。

 音量ボタンでズームを切り替えられるのは一見便利そうだけど、じゃあどうやってシャッターを切るんだ、という問題。せめてファンクションキーが1個あれば、音量ボタンと組み合わせて色々使えて便利だろうけどな。物理キーが増えると故障場所(壊れやすいメカ、水が入りやすい開口部)が増えるから作りたくないんだろうけど。でもAppleはiPhoneにアクションボタンを載せてるからな。やはりあると便利なんだろうし、多少のコストは気にせず実装できるAppleと、できるだけ価格競争力の欲しいAndroidの差もあるだろうし。



 RasPi PicoのMicroPhytonってもっと使いやすそうなものだと思ってたけど、意外と使い勝手悪そう。

 公式のインタプリタはUSB CDCとして認識されて、対話モードで動作する。なので、ターミナルで手書きする範囲においては、人間の認識能力やタイプ速度を超える動作はできない。あくまでもただのCDCなので、PC側でCDCにコマンドを送ったりするプログラムを書けば、オンボードフラッシュに入らないような巨大なスクリプトも処理できるけど、まあ、そんな事するやつはおらんやろ……

 BOOTSELを押しながら起動してMSCにmain.pyを入れればそれが走るらしいんだけど、なぜかウチのPicoは走らない。なんか、ウチのPico、調子悪くね??


 あと、MicroPythonはドキュメントが少ない気がする。C SDKは巨大なHTMLにメソッドの一覧と説明が書いてあるけど、Python版は見当たらない。

 結局BOOTSELでMSCとして認識させてスクリプトをコピーしなきゃいけないなら、BOOTSELでMSCとして認識させてuf2をコピーするのも手間としては変わらないし、スクリプトだとインタプリタで走らせてみないと結果がわからないけど、C/C++なら少なくともコンパイラが知る限りのエラーや警告は表示してくれる安心感がある。Pythonも多少の文法エラーくらいならIDEが警告は出してくれるだろうけど。


 電子工作をやったことがない人に対して、MicroPhytonインタプリタを焼いたRasPiPicoを配布して、USBで接続してターミナルから対話型でGPIOのインスタンスを確保してLEDをチカチカさせて、みたいなことは楽にできるだろうけど、その後ってどうするんだろうか。最初から専用のIEDを使うのかな。



 RP2040が2個乗ったボードってないんだろうか。STM32 Nucleoみたいに、1個はSWDブリッジ、もう1個がターゲット。コスト的にちょっと厳しそうだけど、買ってすぐUSBで接続してフル機能のデバッグができるのは便利そうな気がするが。



 イーサネットフレーム、ヘッダにデータ長が書かれていないのが結構謎い気がする。乗っているプロトコル(IPv4とか)を知っているなら内側のプロトコルを見てイーサフレームの全長を把握できるけど、そういう仕組ではないはずだし。

 ja.wikipediaの書き方を見ると、フレームチェックシーケンス(FCS)を見れば末端を把握できるから、可変長で長さが不明でもここで終了させればいいとわかる、みたいなことが書いてある。活線挿抜を考えると、自分がネットワークを最初に見たときに通信中だった場合に、ヘッダを見ていなくても末端を知る必要があるとか、あるいはパケット(イーサフレーム)が衝突してビット列の同期が取れなくなったときに末端を探す必要があるから、みたいなことなんだろうか。

 とはいえ、FCSってただの4バイトデータだし、ここに入っているのはCRC32だから、これを見てパケットの末尾を知ることは不可能なはず。例えばヘッダを見逃した場合やメッセージが衝突した場合、あるいはノイズでビットが化けた場合に、CRC32が一致することで末尾を判断することはできない。

 とすると、イーサネットフレームの末尾を判断するのは、イーサネットフレーム自体ではなく、その下のプロトコルで判断しなきゃいけない、ということになるはず。

 100BASE-TXならTRを受信したらそこで終了、みたいなわかりやすい基準があるけど、10BASE-Tにはそういう基準は無いはず。強いて言えばマンチェスタ符号として正しくないシンボルが出る、くらい。まあ、じゃあそれで判断すればいいだろ、と言われればそこまでなんだけど。


 wikipediaの記事だとFCSの後のEOFで、10BASEはキャリア消失で終了を検知する、みたいな事が書いてある。キャリア消失で終了を判定して、それまでに受信したビット列をFCSのCRCで確認して、OKなら上に投げて、NGなら握りつぶして、みたいな感じなのかな。

 正しくないマンチェスタ符号を検出して通信を終了、だと、通信途中でLANケーブルが抜かれたときに困るから、やはりキャリア消失で検出するのが安心なのかな? 少なくともPHY層では。MIIで上げる信号はマンチェスタ符号で切るとしても。

 とすると、FCSの「ペイロード長がわからなくてもFCSでフレームの末尾がわかる」という説明がニュアンス的に正しくない、ということなんだろうか。



 イーサネットってSPIみたいに送受信でコヒーレントである必要はないわけだから、TXとRXで変調方式を分けるみたいな使い方って無いんだろうか。

 例えばイーサネット接続のセキュリティカメラで、普段は動きが少ないけど場合によっては10Mbpsを大きく超えるから100BASE-TXで送るが、コマンドはほとんど無いから125Mbaudを常に出すのは電気の無駄なので10BASE-Tで接続する、みたいな用途。

 オートネゴシエーションで特定の通信方式だけ有効な情報を出して、自分がそれとは違う方式で出す場合、自分は10BASE-Tで送って相手はそれ以外の方式(100BASE-TX)で送らせる、みたいなことはできるかもしれないけど、自分が100BASE-TXを出した場合、相手も100BASE-TXで送ってくるはず。自分は100で出すが相手は10で出してもらう、みたいなことはできないはず。


 適当なEtherTypeを定義して、最初に10BASE-Tで接続して、そのパケットで32bit32個(128byte)とかのフラグテーブルを投げて、そのマトリクスから双方が対応できる最も高速な転送速度を決定して、リンクアップしたあとも定期的に投げ合って、高レートで送りたい時は100BASE-TXや1000BASE-Tに切り替えて、必要なくなったらまたビットレートを下げて、みたいなことはできそうだけどな。

 イーサネットフレームをPHYで読むのはWoLみたいに可能なわけだし、それと同じような感じで。MACで転送されると困る(ハブを超えて別の機器に影響が出る)から、それを防ぐためにFCS(CRC32)に固定値をxorしてMAC層から見ると常に壊れたパケットを飛ばす、みたいな対応は必要だけど。

 今のところ、電線を使うイーサネットの規格は20ちょっとあるらしいから、32bitテーブルでカバーできるはず。これ以上の高速化は電線ではやらないだろうから、車載とかFAとか特定用途を除けば増えないはずだし、そういう部分では特定のプロトコルしか使わないだろうからオートネゴシエーション的な機能では無視できるはずだし。FCSで壊すなら専用のEtherTypeを割り当てる必要はないけど、専用のEtherTypeが割り当てられていればデコーダが簡単になる利点がある。

 受信側は自動判別するとして、相手に送信してもらう方式だけ指定するなら、32bitとか64bitのビットフィールドを投げるだけでもいいけど、どうせパケットを切り詰めたってイーサフレームの最小長があるからパケットはあまり短くならないのよな。ロジックが楽になる利点はあるけど(PHYでキャッシュするメモリも少なくて済むし)。

 これくらいの仕様は過去に提案されていても良さそうな気がするけど、そういう規格が存在しないということは、需要がなかったんだろうな。まあ、昔はIoTみたいに非対称かつ省電力化が重要な用途もあまりなかっただろうしな。かといって今の時代に100BASE-TXの数百mW程度を削減したいみたいな理由で規格を新しく作って普及させられるとも思えないし。


 そもそも建前は置いておいて何をやるためにそういう機能が欲しいのかというと、変調するのは楽だけど復調するのは大変、100BASE-TXは足の早いマイコンならソフト実装で出せそうだけど、受信するのは10BASE-Tのほうが楽だよね、ちょっと多めの測定データを流すときに100BASE-TXで出したり、各種設定を10BASE-Tで受信できたら便利だよね、みたいな方向性。

 外付けMAC/Phyでなく、パルストランスだけ外付けで使えたら面白そうじゃね、と。まあ、実際にやろうとすると変調でリソースの大半を食われたりして実用にはならないだろうけど。そもそも125MBdの信号をプログラムが走るデバイスから真面目に出そうとしたら少なくとも250MHzで動くロジックが必要だしな。スクランブルも考えればさらにその数倍のクロックが必要になるし。

 プログラムが走らないプログラマブルなデバイスを想定すると、例えばShrike-liteに乗っているForgeFPGAはGPIO2本をパラでドライブすると、min120MHzが出せるそうだ。ここまで早いGPIOが使えるなら、100BASE-TXの波形は出せてもいい気がする。FPGAならLFSRだって組めるだろうし…… でもまあ、わざわざ4B5B/MLT-3変調のためだけにForgeFPGAを乗せるかというと。。。いや、そのためのグルーロジックだろ、という話ではあるんだけど。でも25Mbps程度でいいならW5500でいいし、少し上のチップ(例えばW6300、QSPIモード)なら90Mbps程度のスループットが出るそうだから、わざわざ汎用ロジックを載せて100BASE-TXに対応するくらいなら、専用のブリッジを積んだほうが楽だろうな。さすがにForgeFPGAで100BASE-TXの受信は難しいだろうし(3レベルアナログ信号のためにアナログ段を置かなきゃいけないとか、いろいろ)。



 ブレッドボードにジャンパワイヤで接続したW5500とFT232Hがいい加減じゃまになってきたので、ユニ基板に乗せてみた。


 ユニ基板使うの何年ぶりだ…… 計画性と躊躇のなさが明らか。プロに見られたらバチボコに殴られるけど、趣味の遊びだから許してッ!!

 とりあえず、DHCPでアドレスを取ることはできたので、たぶん動いているはず。

 オシロとかロジアナでプロービングしようとすると困るけど、必要になったときに考える。


 ストリナのFT232H基板はVer.2だと3.3V出力があるけど、手持ちはVer.1のVBUS出力オンリーなヤツなので、3.3VのLDOを載せている。あとは、FT232とW5500の出力が衝突すると嫌なので、100Ωを挟んでいる。せっかくなので、INTにLEDを配置している。とはいえ、W5500のINTを出しっぱなしにすることも無いけどな。あとはCSにもLEDをつけていれば、通信時に見えるので見た目が面白くはあるけど、面倒なので省略。


 FT232Hの固定穴がインチじゃなくてミリなのが絶妙な使いづらさ。最初はユニ基板にミリで穴を開けるジグを作ろうかと思ったけど、でもどうせ11mmのスペーサーが必要なので、基板側のネジ穴と合わせるブラケットを作ってみた。



 大昔に買ったCat.5eケーブル

 マーキングにELECOM Laneedと書いてあるのでエレコム製なんだろう。

 ツイストの様子がよく見える透明被覆のケーブルちょっと欲しいけど、探してもいまいち見当たらない。



 GitHub - steve-m/Pico-100BASE-TX: Bit-banged 100 MBit/s Fast Ethernet transmitter and UDP framer for Raspberry Pi RP2040/RP2350

 RasPiPico2で100BASE-TX送信。ADCでアナログ波形(AF)をサンプリングして、それをWFM変調して、そのIFデータをUDPでPCに転送する、というような処理をやっているらしい。スクランブルを正しく実装しようとすると計算コストが高すぎるはずだから、おそらくアイドル信号は出していないはず(コード未確認)。


 GitHub - kingyoPiyo/Pico-10BASE-T: 10BASE-T from Raspberry Pi Pico

 RasPiPicoで10BASE-T送信。受信は将来的に対応予定とのことだが。



 久しぶりにSTM32を使おうと思って、手始めにSTM32CubeMXをダウンロードしようと思ってゲストでダウンロードを試したのだが、一向にダウンロードができない。

 1つ目は、Gmailのエイリアスがだめだったっぽい。延々「メールアドレスはまだ認証されていません」みたいなエラーが出続ける。エイリアスなしのメールアドレスを入れてみるとそのエラーはでなくなった。が、今度は401エラーが出続けるようになった。なんでだよ。

 観念してSTのアカウントを作成。入力項目多すぎじゃねー?

 RP2040+VSCode(+拡張機能)みたいに比較的容易に開発環境を構築できる現在、STM32はあまり魅力的ではないかも。と思いつつ、機能面で言えばやはりSTM32のほうが強い気がする。必要に応じて様々なチップから選択できるという利点もあるし(RPは現状C-M0+とC-M33の2種類しかない)。

 気軽に電子工作を始めたいならRP、将来性を考えるならSTM32、とか? ただ、STM32は茨の道だぞぉ。あと、Arduinoプラットフォームで対応しているせいで玉石混交な情報がな。Arduino界隈は多くの初心者が自分のアウトプット用に色々な記事を書いているので、記事の質を判断できないうちにそういう記事を読むとちょっと大変なことになる。



 小さめのヤツを使いたかったので、STBee mini

 今回はUSB DFUファームを消して、SWDで書き込み(ST-Link v2は昔のNucleoのカケラ)。


 SPIペリフェラルでW5500を接続して、動作テスト。とりあえずDHCPでIPアドレスを取得。たぶん動いてる。

 今回はSPI2を使ったので、クロックは18MHz。コアクロックが72MHzだから、32クロックごとに2バイトをハンドリングする必要がある。キッチリ実装すれば足りそうな気もするけど、C++だとクロックに隙間が空いていて、処理が間に合わない。DMAなら隙間なく転送できる。DMAはDMAでいろいろ設定が必要だから2,3バイト程度の転送だと割に合わないけど。

 コードはC++で書いているので、色々と面倒。やはりC#は便利。特に、PCで走るC#コードを書いてUdpClientとかでロジックをテストして、それで動いたコードをほとんどコピペしてFT232H/MPSSEでW5500を叩いて、みたいなことをやっていると。



 Feature request: Programmable logic - STMicroelectronics Community

 STM32にグルーロジック用の小さいロジックセルがあったら便利だよねー、みたいな、白熱()した議論。


 RP2040に乗っているPIOって、実際に触ったことは無いしドキュメントもちゃんと読んでないけど、かなり「自由度の低いソフトウェア的な」機能な気がする(そもそも10命令に満たないアセンブリで書く時点で自由度が低いソフトウェア的なのは当たり前とはいえ)。FIFOで受け取ったビットストリームをSPIやUART、I2Cみたいなプロトコルで吐き出すことはできるけど、じゃあそれにm系列のPRBSをXORできますか?というと、おそらく不可能。現実的にPRBSが必要な状況なんて無いだろ、といえばそれまでだけど、あくまでもRPのPIOの柔軟性が低いということを言いたいのであって。

 極端な話、STM32と小規模なFPGAを貼り合わせて、STM32のIOをFPGAに取り込んだうえで自由にルーティングしたり簡単なビット演算を行って、FPGAのIOとして外に出す、みたいな感じの機能があって、FPGAを未初期化で使えばただのSTM32として、STM32から適当なビットストリームを吐いてFPGAをコンフィグすれば(マイコンに比べれば)複雑なロジックを処理できて、みたいな機能が欲しいわけだが。それこそShrikeみたいな感じになるんだろうけども。

 昔はWiznet W5200とSTM32F103CBを貼り合わせてパッケージングした製品とかも売ってたみたいだし、同じように小さいFPGA(e.g. ForgeFPGA)を貼り合わせてパッケージングした製品とかあっても良さそうな気がするけど、でもそんなもん作ってもコストが合わないから、どうしても必要なら各自PCBに載せろ、って話なんだろうなぁ。

 フォーラムの中でも書いてあるけど、そういう製品を作ったところでちょうどいい塩梅の製品にはならない(機能が過小or過大になる)だろうし。



 Wiresharkでデータ長0のDiscardパケットを受け取ると長さ0のUDPパケットとして表示されるの、期待した動作とは違うけど、これってどういう挙動なんだろうか。Discardってべつに1バイト以上無いとだめ、みたいな理由はないはずだし、0バイトのパケットでもDiscardとして表示されていいはずなんだけど。


https://www.ietf.org/rfc/rfc863.txt

 DISCARDプロトコルのRFC。めっちゃ短い。

「捨てるよ」としか書かれていないから、0バイトのパケットがDISCARDとして認識されないのはWireshark側のバグ的なものだと思うのだが。


2026年1月21日水曜日

小ネタ


 何日か前に届いた、ほぼ確実に迷惑メールであろう、プロバイダからの案内のメール、送信者がプロバイダの一般的なメール(実際のログイン通知とか)と同じなのは当然として、Gmailで見ると送信元や署名元も実際のメールと同じで、かつGmailが重要と判断したマークを付けている。ただし、通常のメールは送信先メールアドレスが自分のメールアドレスだが、このメールは正しくないアドレスになっている。それと、ログインして設定しろとURLが貼ってあるが、このURLはプロバイダのドメインではない(プロバイダから送られてくるメールはもちろんプロバイダのドメインのURLが貼られている)。

 送信元と署名元が実際のプロバイダと同じに見えるものが付属しているのも変だけど、それでころっと騙されるGoogleもGoogleよな。


 別の迷惑メール、普段迷惑メールなんて送信者名だけ見て関係のない会社(普段から迷惑メールで使われている社名)なら件名すら見ずに読み捨てるんだけど、たまたま目に止まった内容が面白かった。本文のフッターには社名や会社のWebサイトへのリンクが書いてあるんだけど、Example Companyという会社でURLはexample.comだそう。ちょっと面白い。

 迷惑メール用のサンプルデータをほとんど書き換えずにそのまま流用したのかな? メール本文の中に別のドメインのURLが書いてあるから、これが本体なんだろうけど。しかし、example companyとか書いてあるのも気にせず送るようなヤツが迷惑メール出してるのかぁ。そりゃまあ、一流企業の英語バリバリシゴデキ人間が業務or副業で出してるだけとも思わないけどさ。



「DXセミナーの案内がFAXで送られてきてガッカリ」みたいな話、むしろそれって正しいやり方なんじゃね?って気がするけどな。デジタルツールを使い込んでいる所にDXソリューションを売り込んだって意味ないだろうし、電話やFAXを現役で大規模に使っている組織こそDXするべきだろうし。適当なデータセットに乗ってるFAXの電話番号に一括して送信しているだけだろうし、大量の電話番号からその組織が十分にデジタルツールを使いこなしていて売り込む必要が無いと除外するのも面倒だろうし。



 主に人生の諸先輩方へ向けて作られているスマートフォン、UIが独特で使い方を聞かれても答えられないとか色々不満点はあるんだけど、タップ操作が感圧式になっているのはすごい羨ましい。

 PCのマウス操作みたいにクリック操作が明示的なHIDに慣れていると、普通のタッチ操作(含一般的なノートPCのトラックパッド)で「いや俺触ってねえんだけど!?」は結構フラストレーションになる。Mac系のトラックパッドはクリックが感圧なので、その誤入力が無い。スマホにもそういう機能が欲しい。

 一時期のiPhoneも感圧式のタッチパネルだったはずだけど、すぐに廃止された気がする。やはりタクタイルスイッチで計測できるトラックパッドと違って、スマホのタッチパネルで機械的なアナログ値を安定して取るのは難しいんだろうな。逆に言えば、意地でもその機能を削らない日本の端末メーカーの気力というか(今はレノボ傘下だから親企業は中国だけど)。キャリアやユーザーからの圧力もあるんだろうけど。



 文章を読みながら手持ち無沙汰でキートップを撫でながら思ったけど、FキーやJキーあたりに画像素子を埋め込んで、指紋認証やポインタ操作デバイスとして使うことってできないんだろうか。

 面積が小さいからポインタとしての操作範囲(ダイナミックレンジ)は狭いけど、ちょっとした文章の入力中に、数文字分離れた場所にカーソルを移動したい、というときに、右手を大きく動かして矢印キーを使うよりも、JキーやFキーを撫でてマウスカーソルを少し動かすくらいの操作ができたら便利そうだが。

 とはいえ、マウスカーソルの移動はできても、クリック操作をどこに割り当てるんだ問題が出てくるのだが。スペースバーの手前にボタンを追加する、あたりかなぁ。

 単にカーソルを動かしたい場合はViみたいな操作系は便利そう。今度はEscが遠いけど。



 ターボファンエンジンの発電能力増強のために高圧軸だけでなく低圧軸にも発電機を取り付ける、というやつ、実際のところどれくらい効果があるんだろう? 低圧軸は高圧軸で余ったエネルギーでブン回してるだけだから、高圧軸で発電しても、高/低圧軸の両方で発電しても、トータルで取り出せるエネルギーに差はない気がするんだけど。

 高圧軸の発電機が大きくなるとイナーシャも大きくなるから起動が大変……みたいな話は、そもそもその発電機に電力を突っ込んで回すんだから大して問題ないだろ、という気がするし。

 構造的に、高圧軸に大容量の発電機を取り付けるのが難しいから、比較的小型の発電機を2箇所に設置する、みたいな理由はありそうだけど。あとは、熱い場所に高効率な発電機を置くのは大変だから、メインは低圧軸で、でも起動用の電動機が必要だからついでに高圧部でも発電して、みたいなこともあるんだろうか。



 昆虫に過給器をつけたらどうなるんだろ、という空想。昆虫を巨大化させた設定がある創作物で、でも昆虫って巨大化すると呼吸できなくなりますよねー?みたいなツッコミに対して、サイバーパンク的な方向からのソリューション。エネルギーは外付けのLIBで、BLDCでブン回す方向で考えている。電池が切れたら(orリモートで停止させたりすれば)活動を止められるという利点もあるディストピア風味の味付け。



 気まぐれに読んでた中性子イメージングの資料で「核分裂で生じる高速中性子は使いづらいから水で冷やして使う」みたいなことが書いてあった。確かに水で減速する核分裂炉って、我々が日常的に「熱いものを水につけて冷やす」と全く同じ物理現象で高速中性子を冷やしてるんだよな。火で温めた石を水につけてお湯を作るのと同じ(マクロスケールでは核子が運動量を直接交換しているわけではないけど)。石がめちゃくちゃミクロになるし、トータルのエネルギーは非常に大きいので、日常のスケールとは全く違ってイメージが湧かないけど。でも水は沸くんだよね(ただし沸騰水炉に限る)。

 中性子イメージングの場合は水だけでなく液体水素を通して冷やしたりもするらしい。あまり冷やしすぎると波長が伸びて分解能が下がるんだろうけど、液体水素ならそこまで極端に冷えるわけでもなく、かといって早すぎもせず、値段も安いし、わりといい冷却剤なんだろうな。核分裂で生じた高速中性子や常温程度に近い熱中性子に対して、液体水素で冷やしたものは冷中性子というんだそうだ。熱中性子を通す場合、液体水素は厚さ3cm程度でいいらしい。極めて少量でも十分に冷却できるから、トリチウム化する量も少ないんだとか。たしかにあまり長く液体水素を通しているとそっちに吸収されてしまうのか。



http://www.spring8.or.jp/pdf/ja/SP8_news/no99_20/no99.pdf

 2020年。Spring-8でトリウム229の励起に必要なエネルギーを計測したい、みたいな話。

 トリウムの原子核は他の原子に比べて低いエネルギーで励起でき、原子核は電子雲よりも遥かに小さいし、電子雲がシールドの役目をしているので外部からの影響を受けづらいため、原子核を時計に使えば現在の原子時計よりもさらに精度の高いものが作れるはずだ、ということで、励起エネルギーの低いトリウム229で実験を行っているらしい。


https://www.jst.go.jp/kisoken/presto/evaluation/s-houkoku/sh-r03/JST_1112078_18070111_2021_Yamaguchi_PER.pdf

 トリウム229のトラップとかの話。

 冷却用のレーザとかで、結構大規模な装置が必要そうな感じだ。もっとも、応用の話で「「原子核時計」というテーブルトップサイズの装置による宇宙進化の解明という、新しい研究分野を創成する可能性も秘めている」と書いてあるから、実用化の暁には十分に小型化できると考えているんだろうけど。



***


 改めてRaspberry Pi Picoを触っている(比喩表現)。

 なぜか、Ras Pi PicoのRUN端子に触れる(物理)とリセットされる不思議な現象が起きている。内蔵プルアップ抵抗って100kΩ未満だろうし、そんなに簡単に動くものでもないと思うんだけど。それに、4.7kΩを追加で付けても、やはり指で触れると反応する。


 前に、BOOTSELを押してWDTを蹴ってUSB MSCで認識させるというやつ、あれ実は正常に動作していなかったらしい、という気がしてきた。

 定期的にキャッシュをオールクリアしたり、あるいはQSPI FlashからUIDを読むようなコードを書いてBOOTSELを押しても、正しく動作を続ける。そもそもQSPI Flashはデバイスが1個しか接続されていない場合はCSをGNDに落としてピンを1本省略するみたいな使い方ができるらしい? 軽くググっただけだとそういう使い方は見当たらなかったけど、SPIだとそういう動作ができるデバイスもあるし、QSPIでできても良さそう。ということで、そもそもRP2040のBOOTSEL(QSPI Flash nCS)を動作中にGNDに落としても、SSIの読み出しには影響はないようだ。

 BOOTSELでリセットしたい場合、自分でBOOTSELを読んでリセットするしかないらしい。その場合、BOOTSELをGPIOに変更する必要があるから、そのコードをRAMに置いたうえで、割り込みも停止して、とか、いろいろ手間がかかる。RP2040をリセットするのも、例えばCortex-M0+コアをリセットしても他のコアやペリフェラルは動作を続けるから、WDTを開始して待つ、みたいな方がいいらしい。QSPIがCSを使わないならGPIOに固定しても、キャッシュミスを含めて正常に動作するだろうけど、GPIOを読むときにBOOTSELの押下有無にかかわらずLOWでしか読めないし。


 RP2040のXIPはプログラム側からXIPに書き込みを行うとキャッシュライン(2040なら8byte単位)を無効化して次の読み出し時に強制的にFlashから取らせる機能があるらしいんだけど、軽く試した感じではうまく機能させられなかった(キャッシュラインを削除してBOOTSELをオシロで覗いても、VDDに張り付いていてQSPIで読みに行っている気配がない)。SDKラッパーのxip_cache_invalidate_rangeを使っても同様。


 結局、RasPiPicoを手軽に使いたいなら、2枚買ってJTAGアダプタとして使うのが一番確実っぽいなー。


 Ras Pi Picoはドキュメント(SDKが用意している関数やその機能)がHTML1ページで説明してあったりして情報を探すのが便利ではあるけど、いまいち釈然としない部分も多い。

 あと、当たり前だけど、STM32とはペリフェラル周りが全く違うので、自分がやりたいことをどうやったらできるのかを調べる必要もあるし。ある程度気合を入れて一気にいろいろ試していけば感覚も掴めるんだろうけど、そこまでのモチベも無いのでな…… STM32ならこの機能とこの機能を使えば楽に作れるんだけどなー、とか、いろいろ。


***


 PCでデータが通るところ、ぐぐると必ずオーディオ系のブログが出てくる。オーディオの人たち、どこにでもいるな。懇切丁寧に解説しているけど、でもその説明って……

 もちろん、データが通らない場所(e.g.純粋なパワーライン)も彼らの領分。


*


https://www.net.itc.nagoya-u.ac.jp/member/shimada/infoNW2025B/slide/lecture20250617slide_rev1.pdf

 イーサネットの特に物理に近い周りの話いろいろ。



https://www.fujitsu.com/downloads/JP/archive/imgjp/jmag/vol55-6/paper07.pdf

 2004年。1チップで10GbE12ポート240Gbpsのスイッチングハブ。25mの銅線をドライブできるIOを内蔵。


*


 DHCP、Wikipediaを見ながらざっくり実装してみた程度なのであまり詳しくは調べていないけど、最低限の機能だけならそれほど難しいものではない。300バイトくらいのUDPパケット(互換性目的で200バイトくらいゼロ埋め)を2往復+αで処理できる。NTPの数倍の手間、といった程度。10倍まではいかないかな。

 DHCPはMACアドレスと紐づけて処理される。ユニキャストで送ると送信したイーサネットフレームのMACアドレスに返答が帰るので、パケットでMACアドレスを偽装して実際には別のMACアドレスから送る場合は、ブロードキャストで送る必要がある。逆に言えば、実際にはネットワークに接続されていないデバイス(ネットワーク内に存在しないMACアドレス)に対してDHCPでIPアドレスを割り当てることもできる。

 攻撃らしい攻撃も思いつかないけど、攻撃者となる一つのデバイス(単一のMACアドレス)からDHCPサーバーにリクエストを投げれば、DHCPリソースを枯渇させるのは簡単にできそう。すでに接続されている端末に割り当てられたIPアドレスを横取りすることはできないけど、追加で接続される端末へIPアドレスが割り当てられるのを防ぐことはできそう。それで具体的になにか強烈に悪用できるかというと微妙だけど、迷惑ではある。

 DHCPサーバー側では、イーサフレームの送信者MACアドレスとDHCP DiscoverのMACアドレスが一致しないパケットは捨てる、みたいな方法で避けれるけど、少なくともうちのルーター内蔵のDHCPサーバーはそういう機能はないらしい。イーサフレームのMACアドレスまで偽装すればサーバから見れば偽造かどうか判断できないけど、そこまでされたらもうどうしようもないし。

 C#とかでMACアドレスを偽装してDHCPクライアントを作って遊ぶ程度なら、Discoverを送って、Offerを受け取って、Requestを投げて、Ackを受け取って、という手順でIPアドレスが得られる。W5500とかでDHCPクライアントを作る場合は、OfferとRequestの間に、割り当てられたIPアドレスに対してUDP SENDを挟むほうが良い。ARPが投げられるから、IPアドレスが存在していた場合はSEND_OKになるし、存在していない場合はTIMEOUTになる(不必要なパケットを投げるのでポート9とかあまり害がなさそうな場所に投げる)。

 DHCPでIPアドレスが割り当てられれば、パケットの中で指定するオプションでルータのIPアドレスやDNSサーバのIPアドレスも取れるから、DNSで名前解決したり、ルータを超えて外にパケットを投げたりもできる。ルータ超えもとりあえず問題はなさそう。少なくとも、適当なNTPサーバーにパケットを投げれば正しく返答が得られる。



 ということで、W5500からNTPサーバー(Cloudflare)にリクエスト


 ロジアナは送信割り込みと受信割り込みの時間を計測、オシロは10BASE-Tの適当な箇所(とりあえずプリアンブルの最初の立ち下がり)を計測。送信割り込みは送信開始前、受信割り込みは受信完了後だから、ロジアナの方は少し時間が長く計測される。


 NTPサーバーにCloudflareを選んだのは、違法コンテンツで荒稼ぎしているCDNなら頻繁に打っても迷惑かからんやろ、という理由。あとは、たぶんGoogleは日本国外のアジアサーバー、Cloudflareは日本国内のJPサーバーのはずだから、応答が早いというのもある(応答が遅いとオシロで見るのが面倒くさい)。応答速度で言えばNICTの小金井サーバーを指定すればCloudflareと同じ程度には早いはずだけど、カツカツの予算で運営しているであろう国立機関のサーバーをアホな遊びで負荷かけるのも忍びない(神戸サーバーは物理的に遠いのでレイテンシが若干増える)。awsはGoogleに比べれば応答は早いし、NICT神戸より若干早いので、おそらく国内サーバーだと思う。


 他のサーバーも含めて割り込み間隔を計測。何回か試すと、最初に比べて数ms程度短くなる。たぶん途中の経路が少しずつ最適化されて、その経路がキャッシュされるんだと思う。NTPで時刻精度が欲しいなら結構高頻度に(少なくとも途中で最適化された経路のキャッシュが消えない程度の頻度で)打たないとだめかも。でもそれをやるとルータのテーブルを占有することになるので、あまり良くなさそう(NTPサーバーへの負荷も大きいし)。数時間毎にバースト状に1秒間隔で5発くらい打ってRTTが一番短いものを採用する、あたりが落としどころかな。

 SEND_OKとRECVの間隔は、Cloudflareは28ms程度、AWSは30ms程度、Googleは55ms程度、かな。一旦経路が収束すれば、何回か送ってみてもほぼ安定した間隔が得られる。

 ちなみに、PC(C#)からソフト処理でCloudflareにNTPを打ってみると、RTTは172ms程度と計測される。実際は30ms程度で帰るはずだから、PC内部で150ms近い遅延が発生していることになる(ちょっと大きすぎるので、もう少し工夫すれば圧縮できそうな気もする)。


 そういえば、北海道にNTPサーバーってないのか?と思って、試しにさくらインターネットの公開NTPサーバーを叩いてみた。結果、23msで応答が帰った。Cloudflareを抜いてトップ。とはいえ、おそらく関東圏であろうCloudflareと比べて圧倒的に早いというわけでもない。もしかしたらONUあたりがボトルネックになっていて全体的に一定の遅延がかかっているだけかもしれないけど。

 北大にもNTPサーバーはあるらしくて、DNSで問い合わせれば正しそうなIPアドレスが得られるけど、試しにNTPパケットを投げても応答がないので、おそらく校外からは使えないんだと思う。



 NordVPNのIPアドレス検索に突っ込んでみると、AWSは大阪として表示されるけど、Cloudflareは結果なし、Googleはジョージア州、さくらは結果なし、になる。

 ジョージア州までは大圏航路で1.1万km、往復2.2万kmとして伝搬時間は最速でも73ms程度必要だから、普通に考えれば55msで帰るのは不可能。ニュートリノ通信とかで地球を貫通したとしても往復1.9万kmちょっとあるから、63ms程度かかる。ニュートリノ通信、あんまり早くないんだな。HFTで10ms早ければ大儲けできるだろうけど。/* 実際にニュートリノ通信が実用化されたとすれば、途中でルータを挟まずに直結できる分で差はもっと大きいだろうけど(※変復調のレイテンシは無視するものとする) */


***


 オシロでサンプリングした100BASE-TXを復元する遊び

 ↑オシロで取った波形(1Gsa/s)を1symbol(8samples)で折り返してグラフ化

 ↓1symbol分の平均値

 サンプリングした波形は主にオーバーシュートに起因するノイズが多いので、平均化するだけでアイがかなり広がる。


 平均値の微分値の絶対値の平均値

 1-8はラグのサンプル数、max/minはラグごとの最大値と最小値の比。ラグを大きくすれば微分値も大きくなるけど、最大/最小の比が下がってしまう。比はラグ1が一番大きいけど、とはいえ3割程度しか変わらないが。


 平均化したサンプルと、それの微分値の絶対値の平均値(ラグ1)

 ビットの位相と微分値の位相には関連性が認められる。

 微分値の適当な位置(最下点or最上点)を基準にして、そこからNポイント後をサンプリングに使う、みたいな感じにすれば、アイが開いているところのサンプルを取ることができる。


 ただ、今回のデータの場合は、微分の位相とビットの位相は微妙な位置関係になっている。サンプリングレートが数倍高ければ(数Gsa/sでサンプリングできれば)もっと綺麗な関係になるはず。もっと上のクラスのオシロが必要になるし、計算量もかなり増えるけど。

 あと、サンプルデータをざっと見た感じ、クロックエラーは十分に低そうな感じ。少なくとも、10kpts程度であれば十分にコヒーレント。短いパケットがどこにいるかがわかっていれば、クロックリカバリ無しで固定位相でサンプリングしても問題なさそう(今回の場合はW5500からUDPを投げて、SEND_OKでトリガしたので、その位置付近にパケットがあることはわかっている)。


 ということで、ビット位相は固定で、MLT-3の復調

 青と橙がMLT-3(NRZI)から復調したビット(青がビット0、橙がビット1)。PRBS(11bit)との相関値も緑で示している。

 100BASE-Xはアイドル時に正弦波状の信号が出しっぱなしになるので、31.25MHzの線スペクトルをばらまかないようにPRBSで拡散を行っている。接続初期はPRBS位相が不明なのでビット列は0と1がランダムに出ている。

 この乱数ビット列に対してPRBSを相関させる。一定の長さ(2047bit)のビット列が溜まると相関値が+1に安定して、2047bit周期で-2047のピークが出る(PRBSのアイドル信号は負論理なので相関値も負になる)。

 ピークを見つけたらそこをPRBSの基準として、ビット和を取る。以降はアイドル信号のビット1が出続ける。

 7000付近で短いUDPパケットを1個投げていて、相関値が暴れることで非アイドルであることがわかる(ビット0も出てくる)。

 ここのビットパターンを見ると頭にJKや末尾にTRがあるので、少なくとも100BASE-Xとしてそれなりに正しく復調できているはず。


 100BASE-TXでは10BASE-Tと違って常にデータが流れっぱなしになるのは、クロック同期だけでなく、PRBSの同期を維持する目的もありそう。そもそもPRBSを使わなければデータがない時は4B5Bビット列自体止めておけば線スペクトルは出ないのでは?という気もするが。それはそれでやはりクロックや4B5Bの同期が面倒なんだろうけども。



 拡散を解除した4B5Bから、過去10bit分のビットストリームを持っておいて、JKを見つけたら以降TRが出てくるまでをダンプすると、555555555555D550EBF6XXXXXX0008DC010203080045000020000A400080117633C0A80189C0A801B600440009000C76F3010203040000000000000000000000000000XXXXXXXXというようなバイト列が得られる。最初の55..D5はイーサネットフレームのプリアンブル(頭にJKが入るので、10BASEに比べて1バイト少ない)、50EBF6XXXXXXが送信先MACアドレス(PC宛で出したのでASUSのコードから始まる)、その次が送信元MACアドレス(WizNetの適当な番号を設定)、以降IPv4ヘッダやUDPヘッダ、ペイロード、パディング、CRC、と続く。CRCを計算すると正しく0x2144DF1Cが得られる。

 ということで、100BASE-TXも無事に復調を確認できた。


 わりと簡単に復調できた10BASE-Tに比べて、100BASE-TXは復調がかなり面倒くさい。当然だけど、ビットレートが上がると復調の難易度も上がる。もっとサンプリングレートの高いADCとか、それこそLSIみたいにリアルタイムでアナログ的な処理ができるのであれば、もっと特性よく受けられるんだろうけど。



 100BASE-TXは3値(+1V、0V、-1V)を使用して、NRZIでデータを送る。0を出すときは位相を維持、1を出すときは90度進める。アイドル時は1を出し続けるが、NRZI/MLT-3で125Mbaud/4=31.25MHzの3レベル正弦波が出続けるから、複数の100BASE-Tを引き回したりすると31.25MHzの強烈な線スペクトルが出る。これを抑圧するために11bitのm系列で拡散する。

 m系列の位相を決めるためには2047bitのアイドルが必要だから、少なくとも35マイクロ秒程度のアイドルが時々入る必要がある(まあ、イーサネットで帯域使用率を完全に100%フルで使うこともあるまいが)。

 なんか、ベースバンドと言いつつ、結局無線通信と似たようなことをやってるなぁ。10BASEはマンチェスタ符号だからどちらかといえば有線通信寄りだけど(ADS-Bとか、無線通信でもマンチェスタ符号の使用例はあるわけだが)、100BASE-Xはスペクトラム拡散とかしてて、普通に無線通信のベースバンド信号って感じだ。……だからベースバンド信号なのか。納得。

 10BASE-Tも100BASE-TXもツイストペア1本で送るから、適当なキャリアでFSK変調とかすればそのまま無線で飛ばせそう。もっとも、帯域幅がかなり広いから周波数使用効率は悪いし、変復調も面倒だろうけど。それに、有線用の規格だから誤り訂正とかは全く無いので、無線で飛ばそうとすると品質が厳しいだろうけど。だからわざわざWiFiを作ってるわけだし。



 100BASE-TXって平衡接続のプラスとマイナスを間違えるとどうなるんだろう? Google AI曰くリンクアップしないor極めて不安定になるとのことだけど、でもMLT-3って電圧レベルの変化が1、維持が0なわけだから、それがプラスに変わろうがマイナスに変わろうが関係なくね?

 10BASE-Tはマンチェスタ符号が逆転するので、ビット論理が逆になるから基本的に逆接続は駄目だろうけど。

 こういうのは実際に間違ったピンアサインのケーブルを作って試してみるのが確実なんだろうけどなー。気が向いたらEthernetのケーブルを作る工具類を買おう……とは思いつつ、頻繁に使うわけじゃないから圧着工具は安物でいいだろうけど、いかんせんCat.5eケーブルがな。。。100mとか買っても使わないわけで、1割使うかもわからないのに気軽に買える値段でもないし、かといってPCとかある程度信頼したい機器の接続に自作ケーブルを使う可能性があることを考えると極端に安いヤツを買うのも嫌なわけで。適当な長さのCat.5eAssyを買って切って使うのが現実的かな。切って使うことを考えてないであろうケーブルって切って使えるのかわからないけど。



 100BASE-TXって途切れずに(連続位相で)アイドル信号を出しっぱなしにするから、1対1が前提のはずなんだけど、最近のリピーターハブって100BASEや1000BASEに対応しているらしい。どういう原理なんだろう?

 他のデバイスから送られてきたパケットを一旦クロック復元して適当にバッファしてから再送する、みたいなことをやってるんだろうか? バカハブって実はスイッチングハブと同程度には複雑なことをやってる?? だとするとスイッチングハブと同じくらい複雑で、圧倒的に数が出ない分で、値段が高いってのは理解できる気もする(実際はどうかわからないけど)。

 というか、一旦復調して再クロッキングして配布するくらいなら、スイッチングハブのMACアドレスルーティングを省略して、入ってきたパケットを全部ブロードキャストとして解釈して出せばいいんじゃね、って気もするな。とするとスイッチングハブの小改造でリピーターハブとして使えそうな気もするが。

 でも最近のスイッチングハブなんてCPUやFPGAでなく、LSI/ASICで組んでるだろうし、それを改造しようとするとやっぱり製造コストが高くなるんだろうな。スイッチングハブのデバッグ用機能でMACアドレスルーティングをせずにブロードキャストする、みたいな実装がされているヤツがあれば、安くリピーターハブとして使えるんだろうけど、そういうふうに使えると知られている製品が有名でないってことは、無いんだろうな。

 スイッチングハブってMACアドレステーブルが空のときはブロードキャストするわけだから、強制的にテーブルをクリアするような(メモリで辞書引きしても結果を返さないような)機能があればいいんだろうけど。

 同じMACアドレスが複数のポートに接続されていたらそれぞれのポートにパケットを出す、みたいな機能を持ったスイッチングハブがあれば、監視したいデバイスのMACアドレスをPCから出して横流ししてもらう、みたいなこともできるだろうけど(MACアドレスをどうやって偽装するかはさておき)、実際のスイッチングハブは、MACアドレスは最初に登録されたポートを使って、一定時間(数分とか)で削除して、必要になったらブロードキャスト/学習で登録し直して、同じMACアドレスが複数存在する場合はテーブルから削除されたタイミングで新しく応答したほうが使われる、みたいな挙動らしい。



 10BASE-Tの10MHz(max20Mtoggle/sec)って、マイコンからすればSPI/UART/USB FSと同程度のGPIO速度なわけだし、変調方式だって極めて単純だし、10BASE-T Phyを内蔵したマイコンだってもっとあっても良さそうな気がするけど、Ethernet Phyを内蔵したマイコンってかなり少ない気がする。前回書いたSTM32はMACまでを内蔵していて、外付けしたPhyとはRMIIで接続する方式。

 別件で調べ物をしていたらルネサスのSHでPHY内蔵(パルストランスだけ外部に用意)というものが出てきた。BGAパッケージなので結構大規模なマイコン。

 平衡を扱わなきゃいけない(コンパレータで受けなきゃいけない)のが面倒、長距離を引き回して入ってくるノイズに耐えるのが大変、そもそも10BASEの需要が無い、みたいな理由なんだろうか。そりゃUSB FSと10BASEどっちを使いたいかというとUSBのほうが需要はありそうだけど、かといって10BASEもちょっとしたセンサやコントローラのネットワーク化とかでは便利そうな気がするけどな。USBは短距離のP2Pでしか使えないけど、10BASEなら比較的自由なトポロジで配置できるし。

 そういう機器を作りたいなら適当なPhyをSPIとかで外付けすればいいでしょ、みたいなことなのかもしれないけど。

 これからの時代だと、車載用の10BASE-T1Sや100BASE-T1を内蔵したマイコンは出てきそうだけど、マルチレベルを出さなきゃいけないからマイコン直結は面倒そうだ。結局RMII接続かな。ワンチップで(外付けPhy等無しに)10BASE-T1Sを接続できるマイコンは末端付近で便利そうだけどな。まあ、それが発売されたところで、家庭やオフィスの10BASE-T対応ネットワークに接続できるわけではないけども。



 Wikipediaのボーレートの説明を見ると、10BASE-Tは10Mbaudと書いてあるし、RS-232でもbpsとbaudは同じ値、みたいに書いてあって、ちょっと違和感。

 個人的には、ボーレートは1秒間で信号が変化する最大の回数、ビットレートはそれによって送ることができる実効データレート、の認識なので、例えば10BASE-Tはマンチェスタ符号化だから20Mbaudだし、9600baudのRS-232はスタートビットとエンドビットを除いて実効ビットレートは7680bps(Start1,Data8,Parity1,Stop2なら6400bps)、というイメージなんだけど。
